經雙方友好協商，現對孔板流量計技術規格協議書進行說明，鶴壁博達廠家與貴方本著真誠合作、共同發展的目的，雙方在供貨質量要求方面達成一致共識，方可簽訂相關協議。特將我廠流量計的技術參數公示如下，請查閱。
一、工作原理
煤礦瓦斯抽放流量是通過徑距取壓法測量的?？装辶髁坑?jì)當連續流動的流體經管道內的節流裝置時流速會增大，在孔板流量計的節流裝置上下游側之間出現靜壓力差，且流量與壓差之間存在著一個恒定的關系，因而通過測量壓差即可計算出流體的流量。
二、孔板流量計的注意事項
1、在抽放瓦斯管路中安裝孔板時，孔板的孔口必須與管道同心，其端面與管道軸線垂直，偏心度小于2%。
2、安裝孔板的管道內壁，在孔板前后距離2D（D為管道內徑）范圍內，不應有凸凹不平、焊縫和墊片等。
3、孔板流量計的上游（進流體端）管道直線長度≥20D,下游（出流體端）管道直線長度≤10D。
4、要經常清理孔板前后的積水和污物，孔板流量計中孔板銹蝕要更換。
5、抽放瓦斯量有較大變化時，孔板流量計的大小應根據流量大小更換相應的孔板。
三、工作原理
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量Kg/s
qv－體積流量m/s
－直徑比d/D無量綱
流體的密度Kg/m

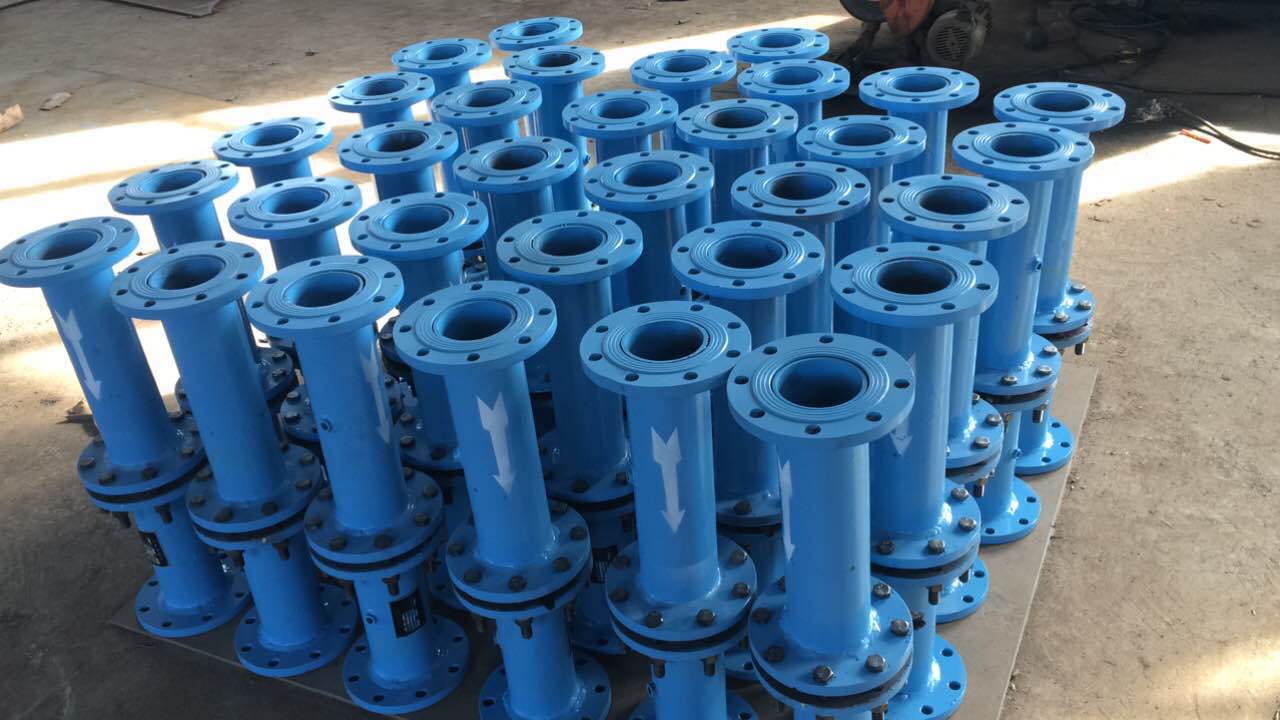

本廠生產的徑距取壓法孔板流量計，是煤礦抽放瓦斯計量用的節流裝置，其規格齊全，安裝方便，測量準確，出廠前系數均經過標準計量標定。
